直線振動篩

視頻展示工作原理技術參數 電機安裝角度客戶案例

直線振動篩依靠振動電機作為振動源，使篩網上的所篩物料在被拋起的同時向前做直線運動，廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。

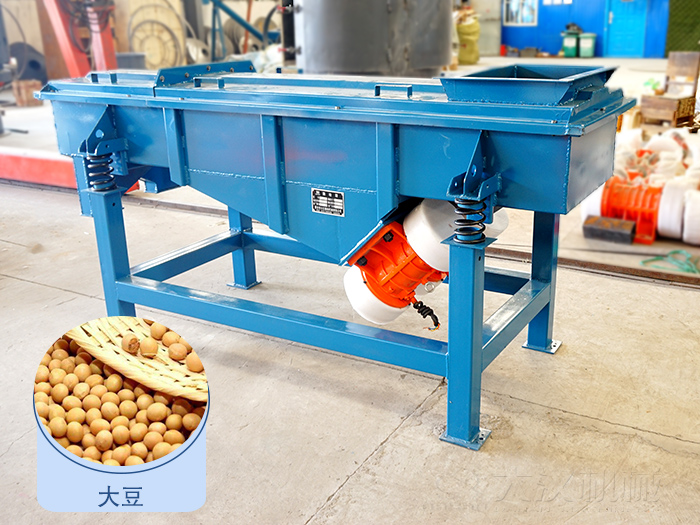

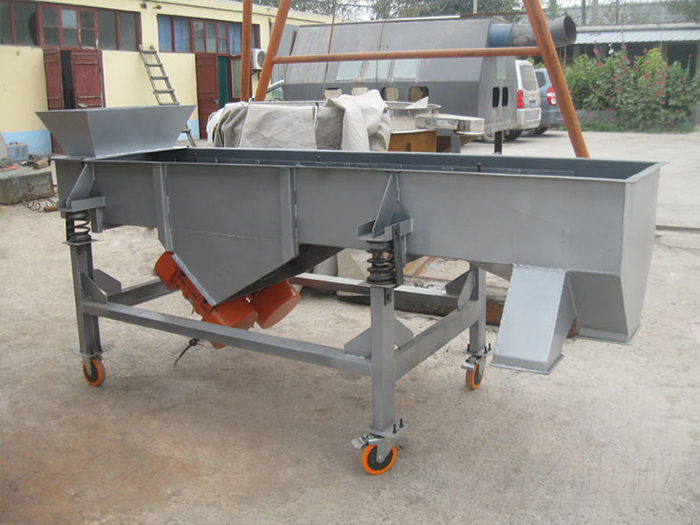

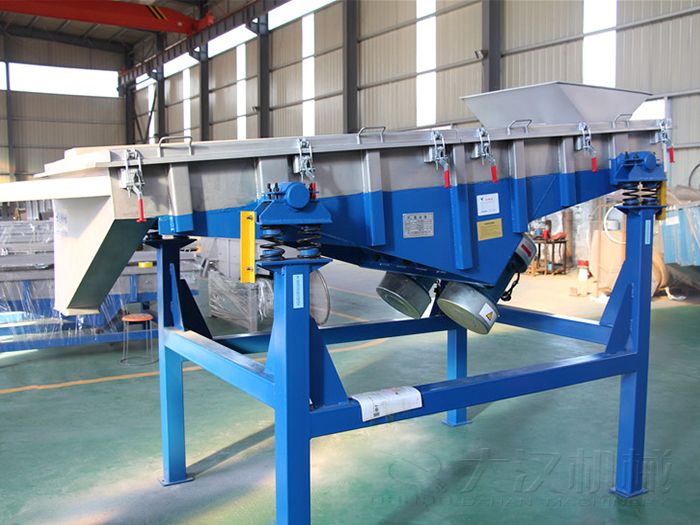

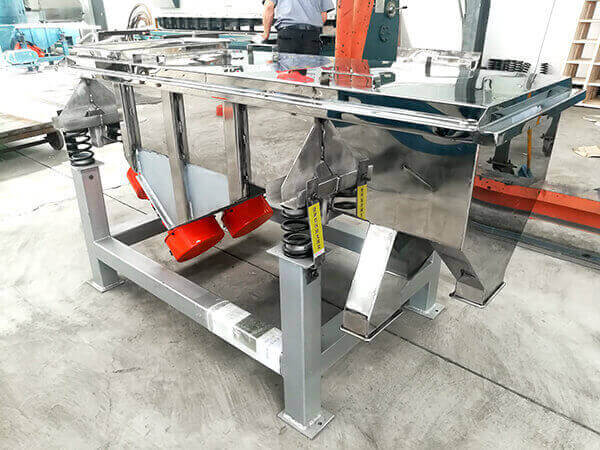

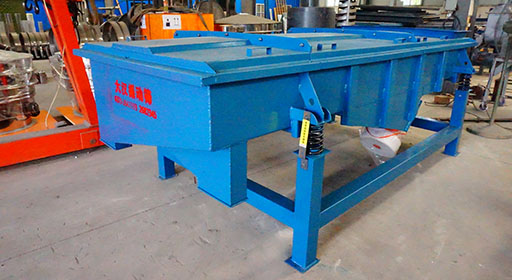

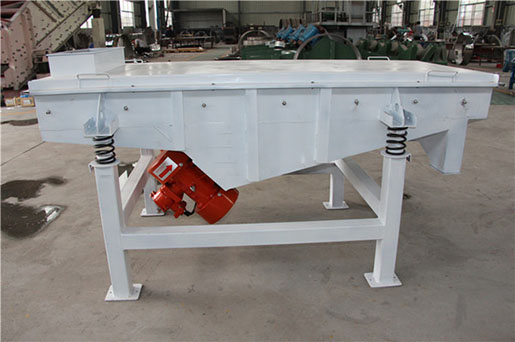

產品展示

直線振動篩型號

直線振動篩視頻展示

篩分塑料顆粒
篩分石粉
篩分砂石
石子分級

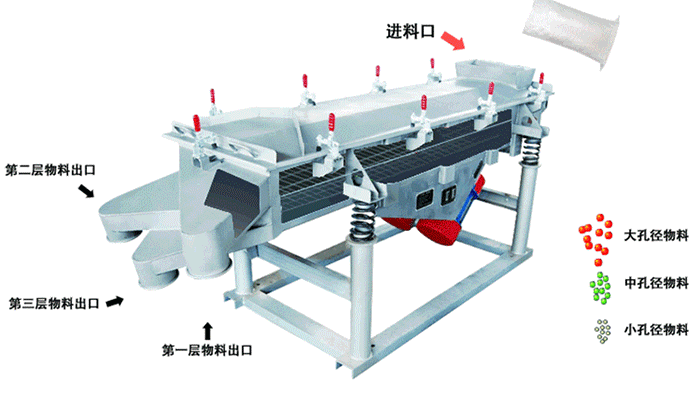

直線振動篩工作原理

直線振動篩工作原理圖

直線振動篩由雙電機作為激振力通常安裝位置在，篩箱底部。更夠更好的帶動篩箱與篩網以及物料進行運動，而物料隨著振動電機的振動會做拋物線式的向前運動，利用篩網網孔大小的不同成為篩下物篩上物，多種顆粒形式然后從出料口處排出，從而完成篩分目的。

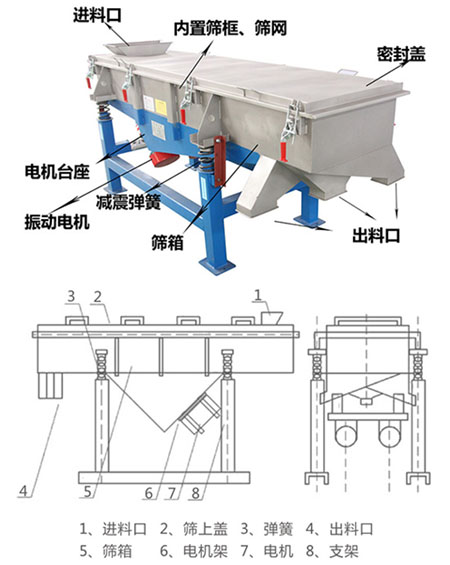

直線振動篩的結構原理

直線振動篩的技術參數

型號	篩面尺寸	篩面層數	網孔尺寸(目)	處理量(t/h)	振次	雙振幅	電機功率	振動方向角	外形尺寸(長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直線振動篩內部結構

篩網：主要用于物料的篩分，篩網的孔徑大小有很多種能夠根據不同的需求進行安裝。 篩箱：篩箱主要是用來裝需要篩分的物料，物料在篩框中由于振動電機的作用下在篩網上做拋物線運動從而達到篩分目的。 防塵蓋：很多用戶篩分的都是一些干燥的含有粉塵的物料，為了保證粉塵不溢散廠家研發了防塵蓋。 進/出料口：這個主要是用于物料的進入篩箱的口為進料口，篩分完成出料的位置為出料口。 振動電機：振動電機的使用是比較廣泛的而直線振動篩的振動電機主要的作用還是用來振動的，帶動物料于篩網的運動，從而實現篩分目的。

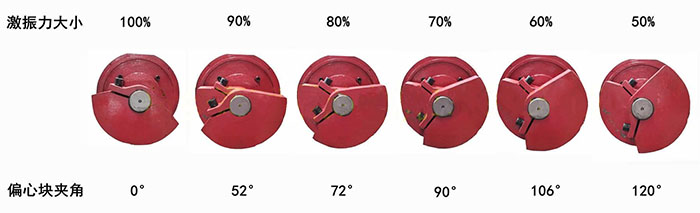

直線振動篩電機安裝角度

直線振動篩電機調整角度一般由：30°，60°，90°。

直線振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分功課。可用于流水線中實現自動化功課。具有能耗低、效率高、結構簡樸、易維修、全封鎖結構無粉塵溢散的特點。最高篩分目數325目，可篩分出7種不同粒度的物料。

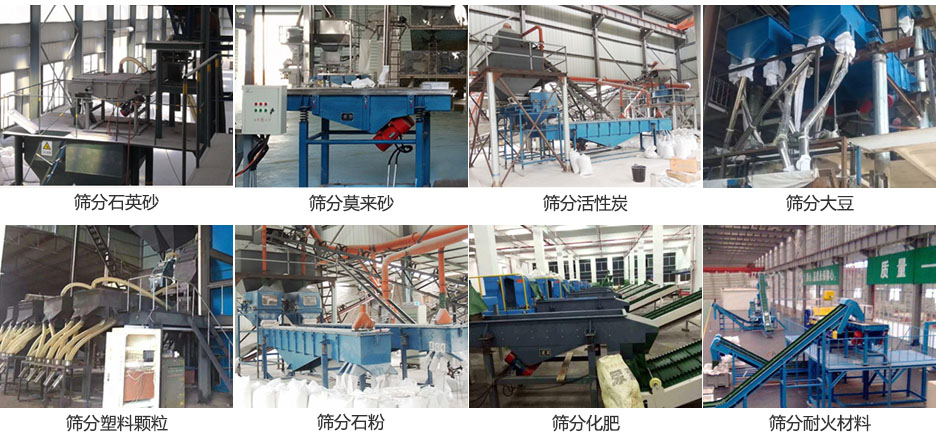

直線振動篩客戶案例

客戶案例

物料	比重	目數	產量	型號
物料	比重	目數	公斤/小時	型號
小米	0.15	250目	600	DZSF-515-2s
石英砂	1.6	70目	30000	DZSF-1540-3s
葡萄干	0.83	60目	6000	DZSF-520-1s
葵花籽	0.04	80目	7100	DZSF-525-1s
塑料顆粒	0.95	3 毫米	500	DZSF-515-2s
面粉	0.6	24目	1500	DZSF-515-3S
鐵礦石粉	2.3	150目	10000	DZSF-1020-3s
礦渣	4	5 毫米	10000	DZSF-1020-1s
鋸末	0.2	80目	18000	DZSF-1030-3S
金剛砂	4	60目	300	DZSF-515-1S
木粉	0.4	120目	2000	DZSF-1036-4s
活性炭	0.8	36目	500	DZSF-515-1s

產品知識

產品問答

問：直線振動篩坡度一般是多少？: 答：直線振動篩坡度一般是0°~15°（可依據特殊物料增加傾斜角度，不超過25°），若坡度太大，排料快，但篩分的不夠充分；若坡度太小，物料在篩網上的停留時間長，但產量達不到。

問：直線振動篩噴水的作用？: 答：原基礎上添加噴水裝置，可以同時用作脫和分級。

問：直線振動篩彈簧如何選擇: 答：需要先確定機器的型號，然后根據篩機的參振重量，進行專業計算，可詳詢生產廠家。

問：直線篩和振動篩的區別？: 答：①運動估計不同：直線篩上的物料向前做直線運動，振動篩上的物料做圓形運動。②適用物料不同：直線篩適用于粒度在0.074—5mm，含水量小于7%，無黏性的各種干式粉狀或顆粒狀物料的篩分（物料必須屬于干燥狀態）。給料粒度不大于10mm。振動篩可篩分500目?jī)?nèi)的粉末、顆粒，也可過濾液體。③產量不同：直線篩的有效篩分面積大，產量大，振動篩有效篩分面積相對小。直線篩的有效篩分面積大，產量也大。
